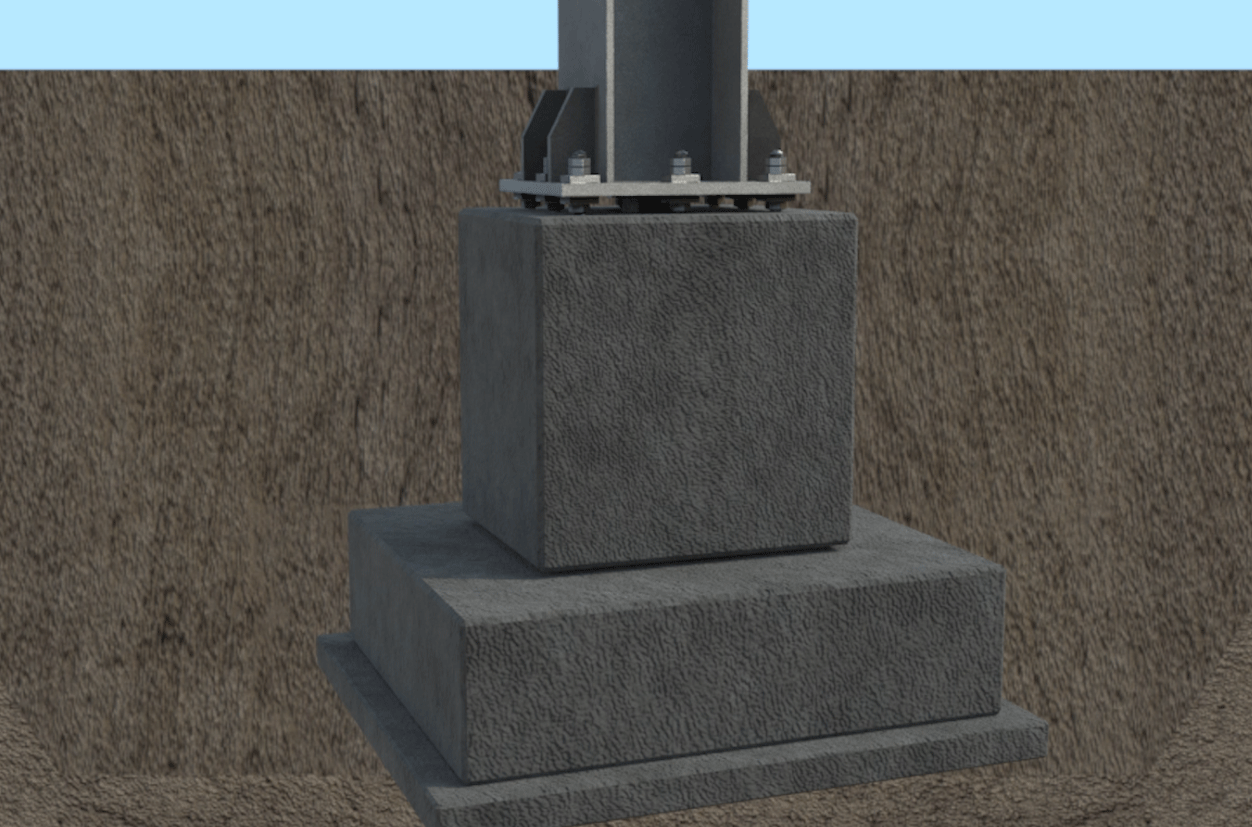

鋼柱的基礎必須進入到持力層上，大約地下2米左右深。所以不可避免基礎要有埋深。如果鋼柱直接跟基礎連接，經年累月的土壤環境會腐蝕鋼柱。這時我們就需要耐腐蝕的混凝土來上接鋼柱，下接基礎，代替鋼柱埋入地下去承受腐蝕。

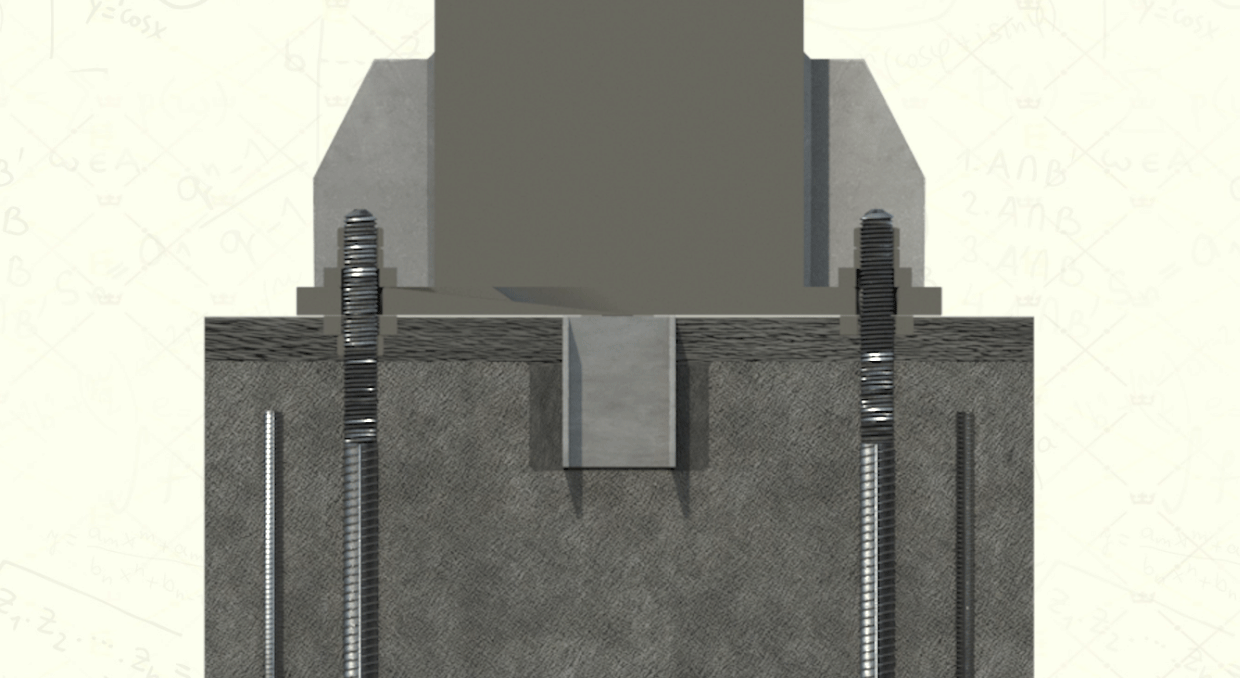

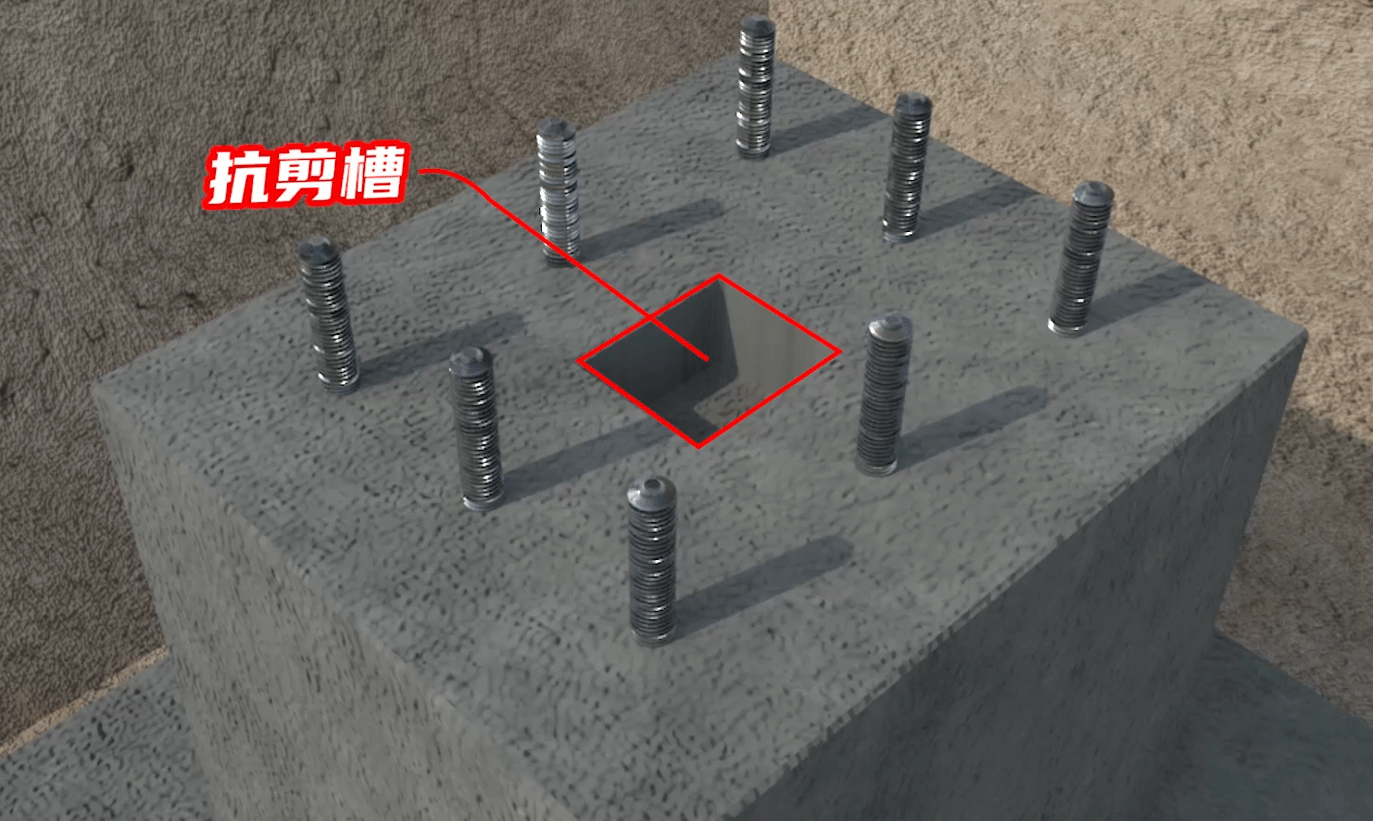

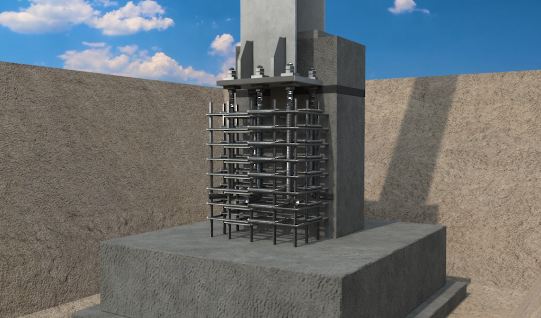

基礎和短柱用混凝土現澆成一體，鋼柱與短柱則通過預埋在短柱內的地腳錨栓連接。短柱頂部預留下凹抗剪槽，鋼柱底板上的工字短鋼嵌入槽內。

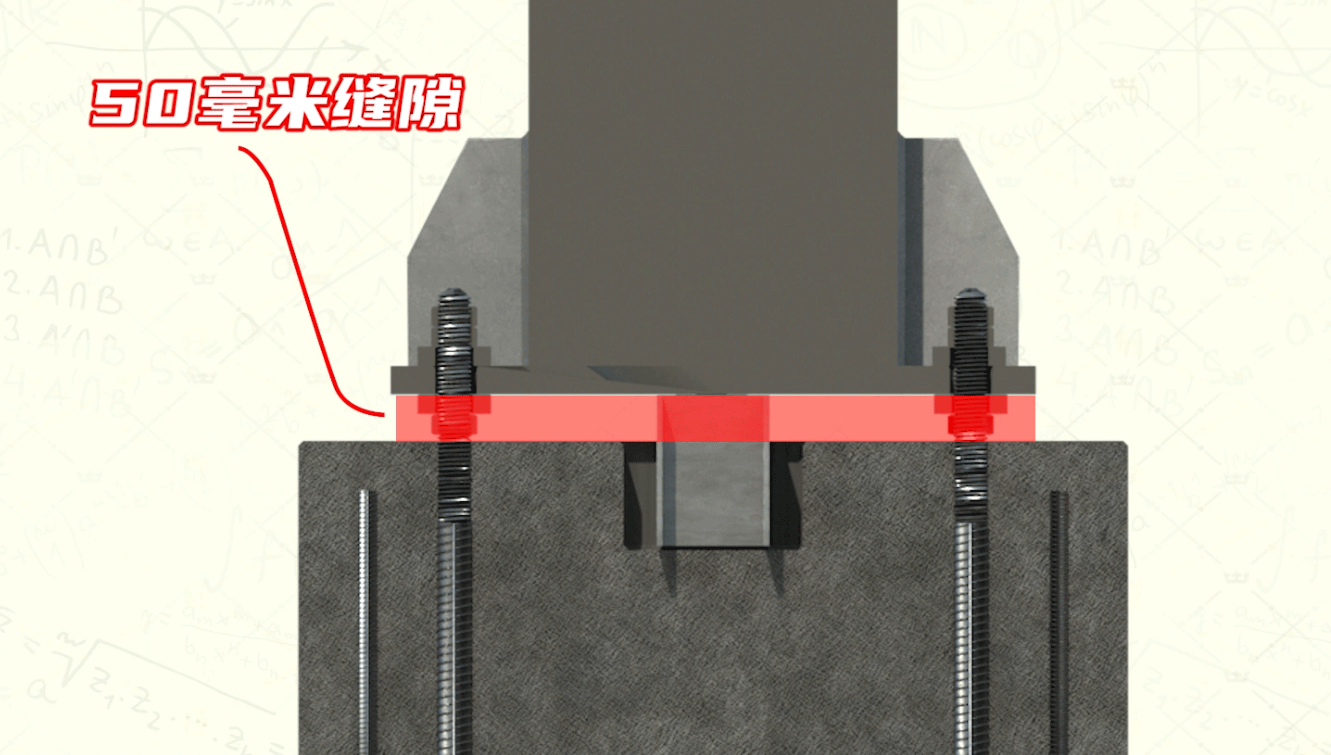

在鋼柱底板與短柱之間預留50mm的孔隙用以調平。鋼柱與預埋的地腳錨栓通過上下三層螺母安裝。鋼柱安裝就位后用無收縮細石混凝土澆筑預留的孔隙，保證鋼柱與短柱連接平整緊密。

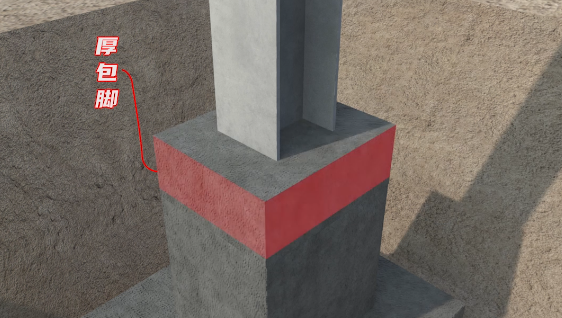

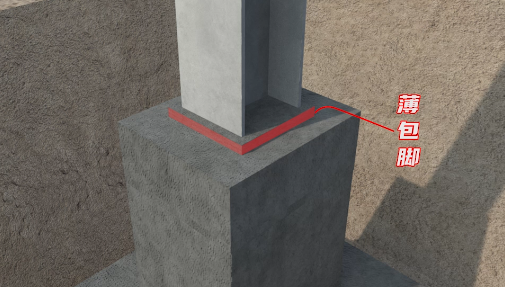

最后在鋼柱底板往上做一圈素混凝土厚包腳，厚包腳頂標高正負0。正負0以上再做一圈素混凝土薄包腳來阻止鋼柱附近潮氣對鋼柱的侵蝕。
如此便巧妙解決了鋼柱的受力、安裝、防腐問題。
